Canons de guidage 3 positions

Le canon trois positions, ci-après désigné par canon TP, est un canon non-tournant équipé de galets en métal dur pour lequel le réglage est effectué par un vérin pneumatique.

Le principe est relativement simple. Les éléments de guidage traditionnels des canons à galets Habegger ne changent pas. Les composants intérieurs sont identiques à ceux de nos canons actuels, excepté l’écrou à l’arrière du canon. Utilisé pour le réglage manuel, cet écrou est remplacé par un vérin pneumatique qui permet à tout instant d’ajuster le réglage du canon.

La barre est guidée par les galets en métal dur qui sont entraînés par la rotation de celle-ci. On retrouve ainsi le principe de fonctionnement d’un roulement à aiguilles dont la cage intérieure serait la barre (contact direct). De ce fait, le guidage de la matière s’effectue dans des conditions optimales.

Le canon ne doit être utilisé que pour des barres du diamètre correspondant à la dimension indiquée sur le couvercle.

Principaux avantages

Évite tout problème de mal-rond

Supprime les grippages axiaux

Travaille sans problème avec l’émulsion

N’est pas limité en vitesse de rotation

Arguments en faveur du canon de guidage 3 positions

  • Canon non-tournant avec galets en métal dur, en contact direct avec la barre à usiner. Réglage effectué par un vérin pneumatique permettant d’ajuster le réglage du canon.
  • 3 positions: travail – serrage – ouverte
  • Avant l’usinage de chaque pièce, le canon s’ajuste à la tolérance précise (max. h11) de la barre, à l’endroit où la pièce sera usinée
  • Montage réalisable à l’aide de porte-canons de notre fabrication sur la plupart des machines CNC.

Dimensions

TYPES

ØA

ØB

ØD

L1

L3

L4

TP 18

3.38 – 4.76

36

18

35

25

37

TP 22

4.77 – 5.67

38

22

40

25

37

TP 25

5.68 – 7.36

41

25

45

26

37

TP 30

7.37 – 10.45

48

30

50

27

38

TP 35

10.46 – 18.10

55

35

55

28

38

TP 40

18.11 – 22.00

66

40

60

29

41

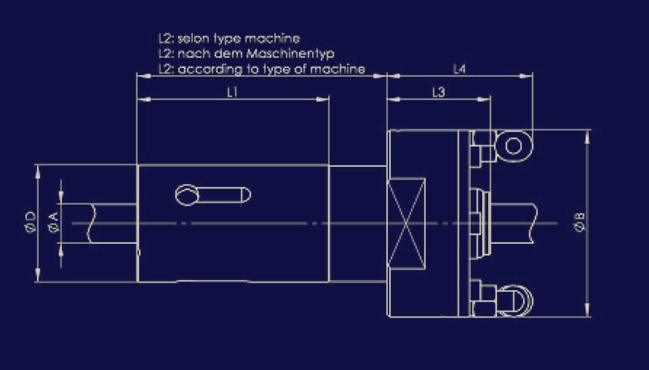

Plan

Indications supplémentaires

De plus amples informations techniques sont disponibles dans nos Informations générales ou dans nos Instructions de service.
