Outils de filetage

Filières à rouler les filets

Employées sur des tours automatiques qui produisent des vis d’horlogerie, des vis de lunettes, des vis d’appareils, etc.

Disponibles en version réglable ou non réglable.

Principaux avantages

Meilleure qualité du filetage

Grande régularité d’usinage

Résistance accrue du filet

Réduction des amorces de rupture

Meilleure valeur de rugosité sur le flanc des filets ainsi qu’au rayon du noyau

Fabriqué en Suisse

Filières à rouler, réglables

  • Recommandées pour des petites et moyennes séries.
  • Le diamètre sur le flanc du filet est réglable à l’aide de l’écrou du porte-filière R.
  • Le diamètre extérieur s’ajuste en modifiant le diamètre de tournage avant roulage en prenant garde que le filet ne soit jamais rempli, mais qu’un léger plat subsiste sur le sommet du profil.
  • L’utilisation de ces filières est très économique, en raison de la possibilité de réglage.

Porte-filières, réglables

  • Les porte-filières de type R permettent de fixer toutes les filières réglables de notre fabrication sur chaque type de tour automatique.
  • Le montage se fera, suivant le cas, au moyen d’une pince de serrage, ou directement dans le logement de la pince avec un cône de serrage.

Porte-filières, réglables, avec système de compensation

  • Les porte-filières avec système de compensation s’emploient sur les machines à poupée fixe ou machines avec CNC.

Filières à rouler, non réglables

  • Recommandées pour des grandes séries.
  • Indiquer la matière et la tolérance lors de la commande.
  • Le diamètre extérieur se règle en modifiant le diamètre de tournage.

Porte-filières, non réglables

  • Les porte-filières de type NR permettent de fixer toutes les filières non réglables de notre fabrication sur chaque type de tour automatique.
  • Le montage se fera, suivant le cas, au moyen d’une pince de serrage, ou directement dans le logement de la pince avec un cône de serrage.

Porte-filières, non réglables, avec système de compensation

  • Les porte-filières avec système de compensation s’emploient sur les machines à poupée fixe ou machines avec CNC.

Filetages usinés sur machine CNC

Si les filets sont usinés sur machine CNC, l’utilisation du porte-filière à compensation est nécessaire. La fonction « rigid tapping » ne convient pas au roulage.

Diamètre de tournage avant roulage

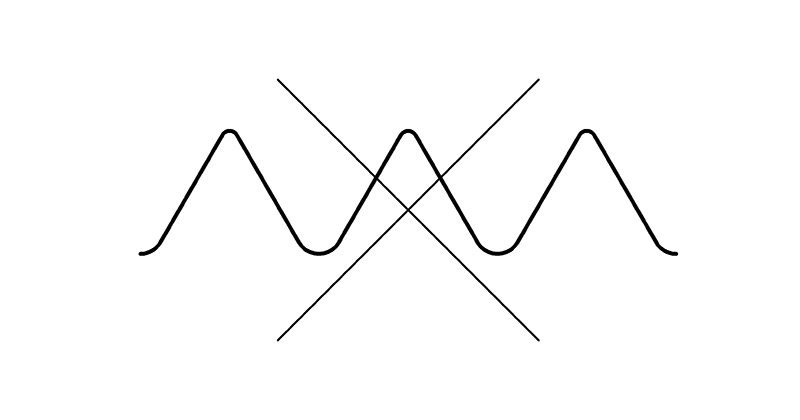

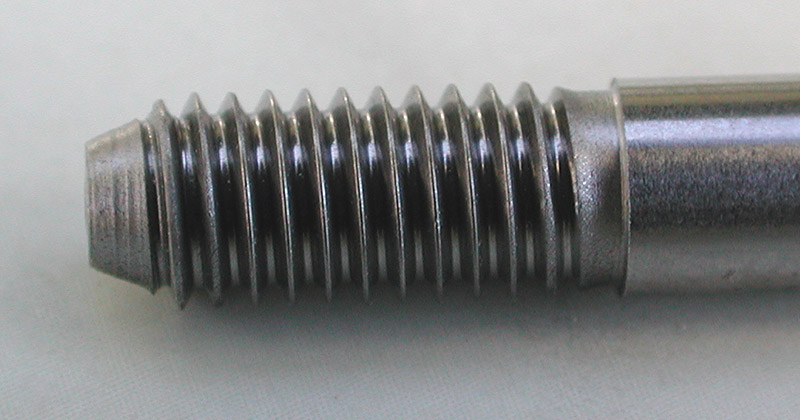

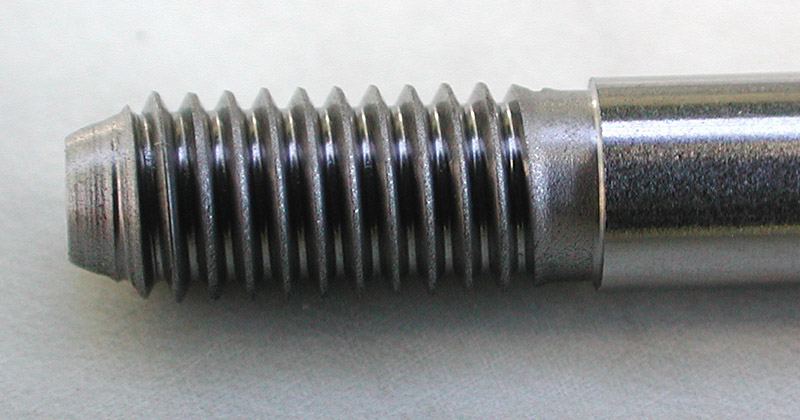

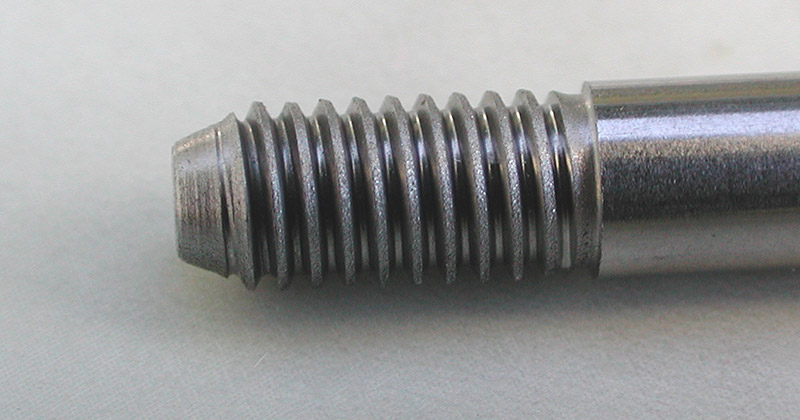

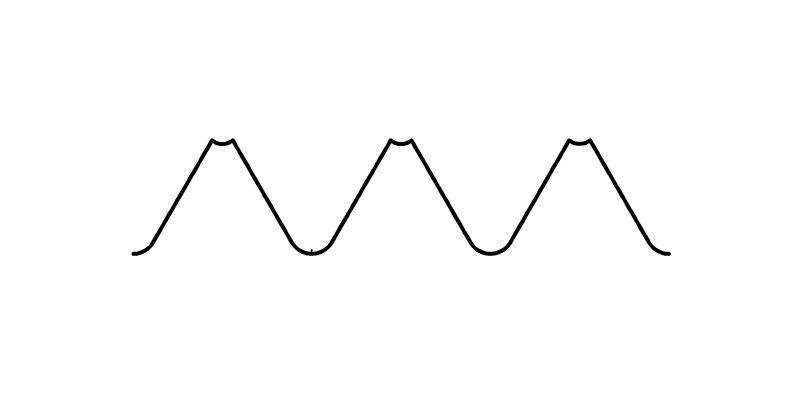

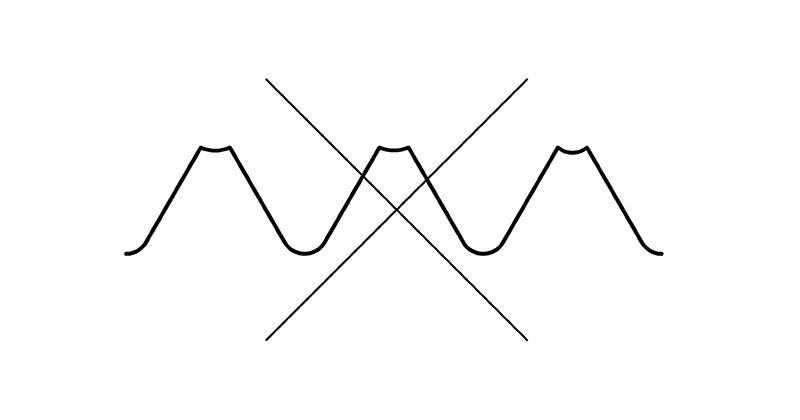

Il correspond au diamètre sur flanc moins quelques centièmes. Le réglage final se fait en fonction du profil obtenu selon le croquis ci-dessous :

Sur demande

Profils spéciaux et pivots dégagés laissant passer la tête de vis.

Choix important d’autres filières à rouler dans les capacités suivantes :
Ø de filetage: de 0.35 à 14.00 mm – Pas: de 0.09 à 1.25 mm / 120 TPI à 24 TPI

En principe, toutes les filières à rouler sont disponibles avec pas à gauche (type L).
